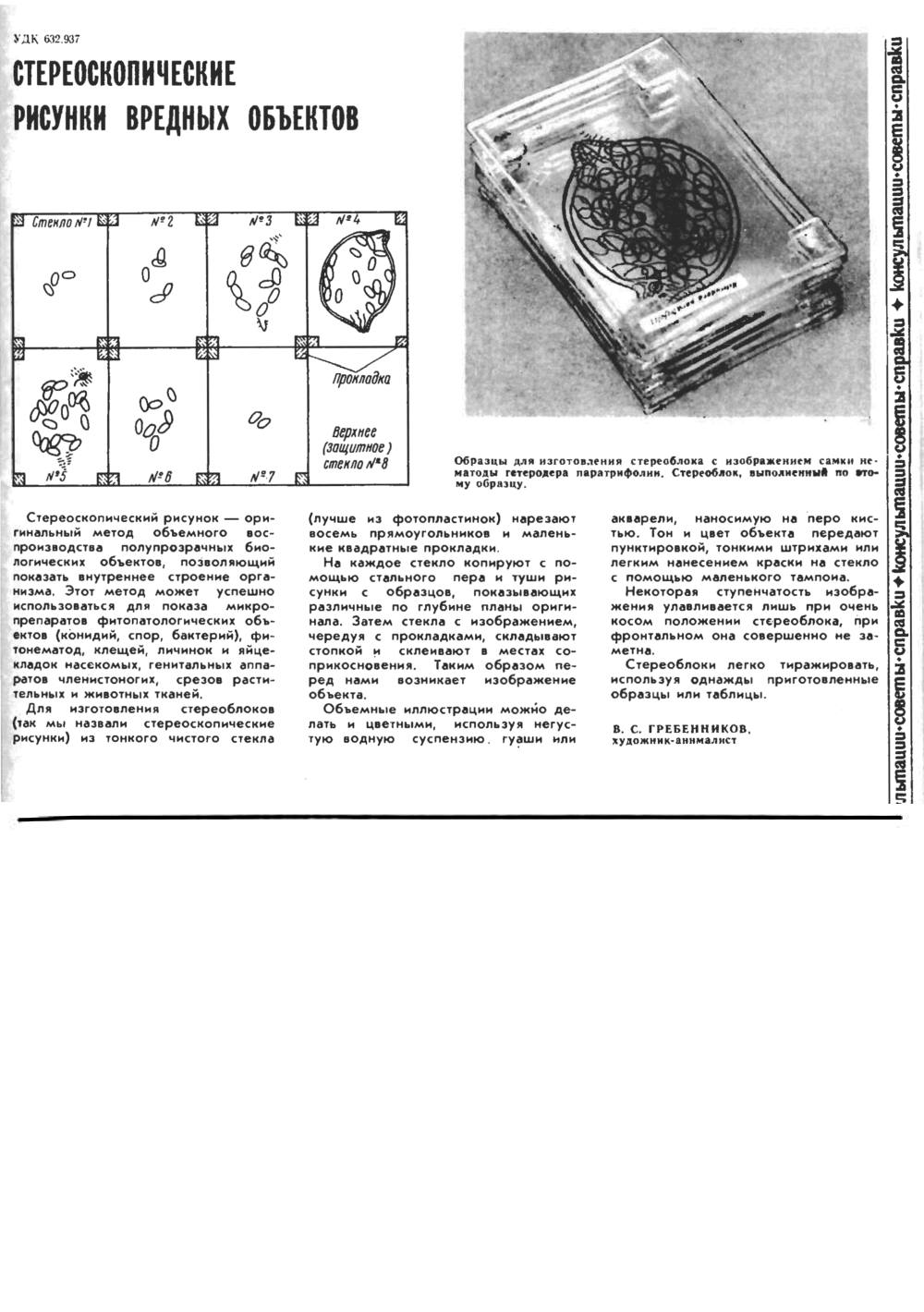

Стереоскопические рисунки вредных объектов. В.С. Гребенников. Защита растений, 1975, №8, с.55

Скан/Scan

УДК 632.937

СТЕРЕОСКОПИЧЕСКИЕ РИСУНКИ ВРЕДНЫХ ОБЪЕКТОВ

Образцы для изготовления стереоблока с изображением самки нематоды гетеролера парагрифолан. Стереоблок, выполненный по этому образцу.


Стереоскопический рисунок — оригинальный метод объемного воспроизводства полупрозрачных биологических объектов, позволяющий показать внутреннее строение организма. Этот метод может успешно использоваться для показа микропрепаратов фитопатологических объектов (конидий, спор, бактерий), фитонематод, клещей, личинок и яйцекладок насекомых, генитальных аппаратов членистоногих, срезов растительных и животных тканей.

Для изготовления стереоблоков (так мы назвали стереоскопические рисунки) из тонкого чистого стекла (лучше из фотопластинок) нарезают восемь прямоугольников и маленькие квадратные прокладки.

На каждое стекло копируют с помощью стального пера и туши рисунки с образцов, показывающих различные по глубине планы оригинала. Затем стекла с изображениями, чередуя с прокладками, складывают стопкой и склеивают в местах соприкосновения. Таким образом перед нами возникает изображение объекта.

Объемные иллюстрации можно делать и цветными, используя негустую водную суспензию гуаши или акварели, наносимую на перо кистью. Тон и цвет объекта передают пунктировкой, тонкими штрихами или легким нанесением краски на стекло с помощью маленького тампона.

Некоторая ступенчатость изображения улавливается лишь при очень косом положении стереоблока, при фронтальном она совершенно не заметна.

Стереоблоки легко тиражировать, используя однажды приготовленные образцы или таблицы.


В.С. ГРЕБЕННИКОВ,

художник-анималист
